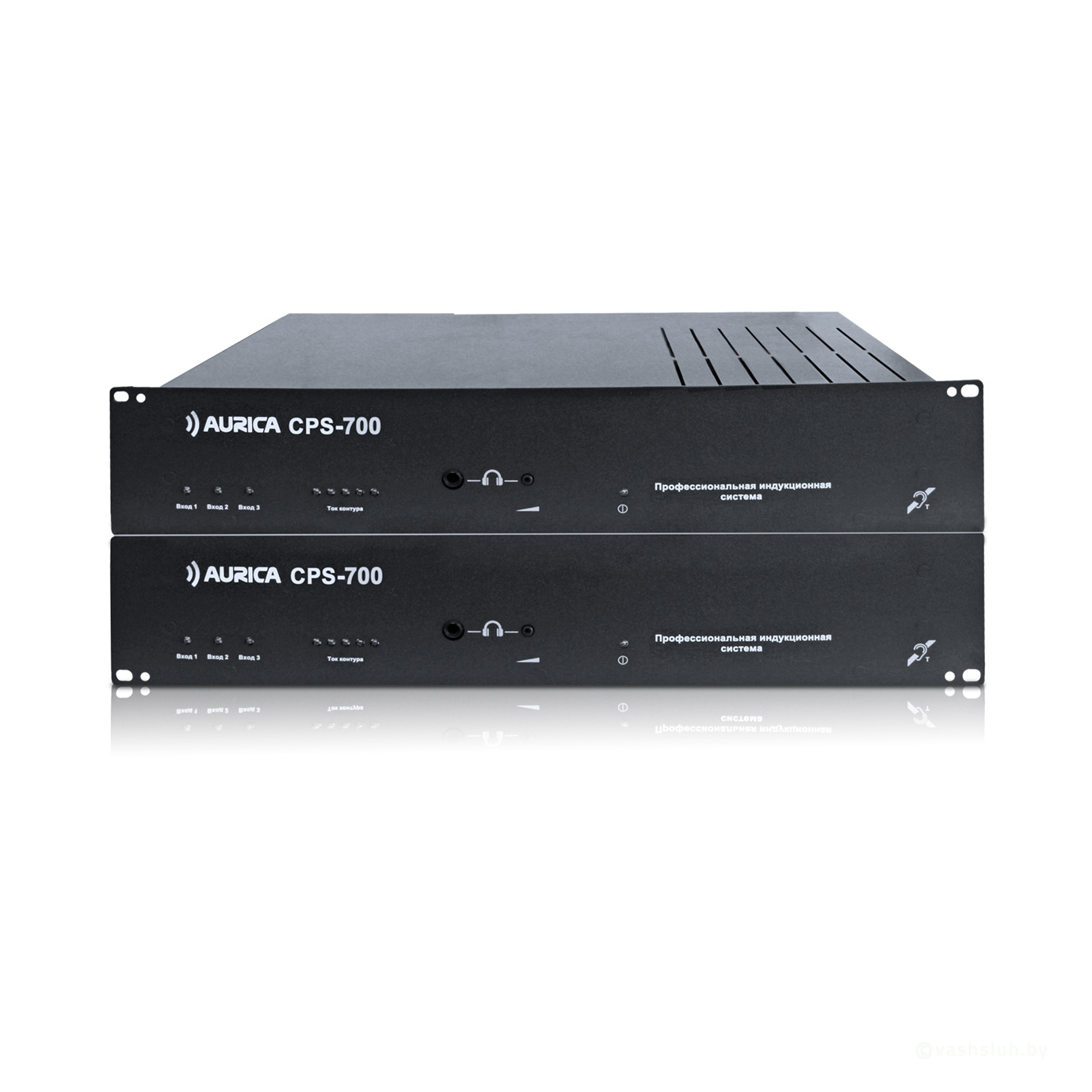

Индукционная система Aurica CPS-700 – это система индукционных петель для профессионального применения. Aurica CPS-700 обеспечивает высококачественную беспроводную передачу звука на слуховые аппараты пользователей в общественных местах.

Aurica СPS-700 — это полностью сбалансированная система индукционных петель с двумя контурами, обеспечивающие ровное сильное поле даже на высоких частотах. Усилитель индукционной петли практически исключает переизбыток сигнала во всех направлениях, обеспечивают устойчивое поле на всех частотах и передачу в горизонтальном и вертикальном направлении. 3D-контроль за избыточным полем позволяет системам соответствовать стандарту IEC при передаче сигналов в различных направлениях, а также при покрытии площадей с находящимися в них подвижными сидениями.

Aurica СPS-700 обеспечивают устойчивое сильное поле и повышенную разборчивость речи даже на высоких частотах для больших площадей с уплотненными цементными стенами. Кроме того, концепция сбалансированной силы поля минимизирует помехи, связанные с подключением аудио/видео оборудования.

Системы Aurica СPS-700 передают звук как в горизонтальном, так и в вертикальном направлении, в отличие от других систем. В общей сложности эти технологические характеристики обеспечивают надежную долговременную установку данных систем на площадях любого размера.

Система индукционных петель Aurica СPS-700 подходят для использования на больших площадях таких, как театры, конференц-залы, школы, вокзалы, аэропорты и т.п. Иногда предпочтительней использовать менее мощные системы как Aurica CPS-100 или CPS-300 с расширенным диапазоном частот.

Aurica CPS-700 полностью безопасна и соответствуют стандарту IEC 60118-4:2006.


Конструктивные особенности индукционной системы Aurica CPS-700

  • Собран на тороидальном трансформаторе
  • Покрывает от 600 до 1000 м2 (в зависимости от типа индукционных петель)
  • Чрезвычайно высокий выходной ток: 2x65/78 Аpp
  • Защищен от короткого замыкания, автоматически срабатывающий предохранитель
  • Три программируемых входа XLR
  • АРУ двойного действия для повышения разборчивости речи
  • Очень низкий переизбыток сигнала
  • Пониженная направленная чувствительность
  • Низкий риск обратной связи
  • Выровненная сила поля, даже при наличии существенного уплотнения стен
  • Низкое потребление энергии/высокая эффективность
  • Система укомплектована усилителями, встроенным фильтром и кабелями

Советы по использованию индукционной системы Aurica CPS-700

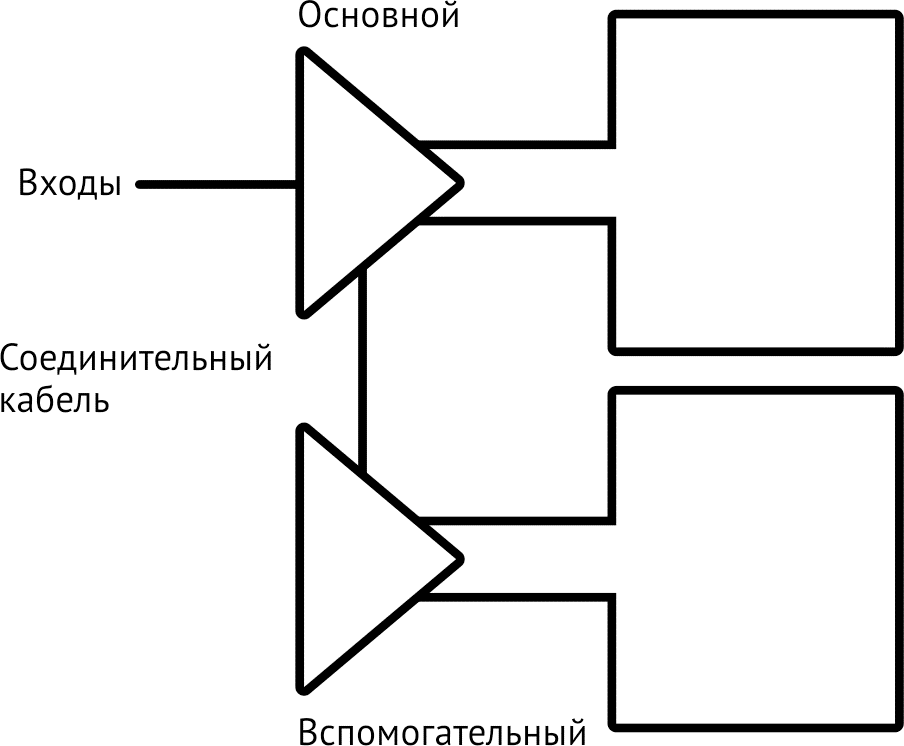

Подключение усилителей

  • Входящие сигналы должны быть подключены к основному усилителю. Не подключайте входящие сигналы к вспомогательному усилителю.
  • Соедините основной и вспомогательный усилители, используя разъемы с маркировкой “SLS” на задней стороне. Используйте для этого прилагающийся соединительный кабель.
  • Подключите конфигурацию петли А, соединенную с конфигурацией петли В к основному усилителю, соединенному с вспомогательным усилителем

Основная техническая информация о системах Aurica CPS-900 и Aurica СPS-700

Основная техническая информация о системах Aurica CPS-900 и Aurica СPS-700

Системы Aurica CPS-900 и Aurica СPS-700 состоят из 2 конфигураций индукционных петель в соответствии с нижеприведенным чертежом.

Настройка индукционной системы Aurica CPS-700

  1. Поставьте регуляторы вспомогательного усилителя на минимум.
  2. Поместите измеритель силы поля FSM в положение (1). Настройте уровень силы поля, используя “Регулятор тока петли” на задней панели основного усилителя. Повторите это на вспомогательном усилителе, поместив FSM в положение (2). При необходимости настройте усилители точнее.

Используйте кабель 2х2,5 мм2. При этом возникает 2 варианта:

  1. Площадь сечения кабеля петли с двумя контурами 2,5 мм2
  2. Площадь сечения параллельной петли с одним контуром 5 мм2

Начните с варианта 1. Если результаты измерения не соответствуют стандартам, попробуйте вариант 2.

Примечание:

  1. Кабели на графике не соединены в углах. На практике кабели должны быть установлены параллельно, начинаясь и заканчиваясь вместе в углах.
  2. Усилители могут быть подключены в любой точке системы индукционных петель. На данном чертеже они подключены в нижних левых углах.
  3. Отклонения в размерах между разными секторами не должны превышать 5%.
  4. Для больших или меньших площадей можно выбрать другое разделение на секторы. (Например, 1/6, 1/12,1/16). Это должно быть учтено при подготовке помещения.

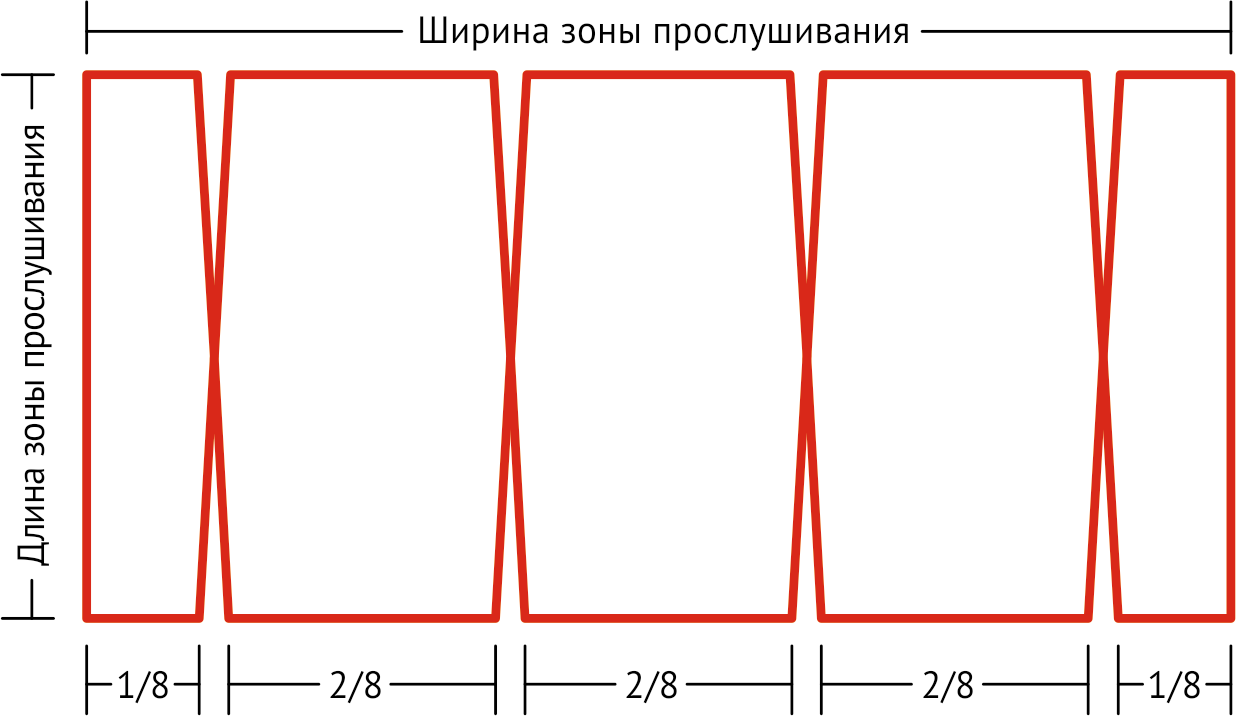

Система А, подключенная к основному усилителю
Aurica СPS-700 Система А, подключенная к основному усилителю

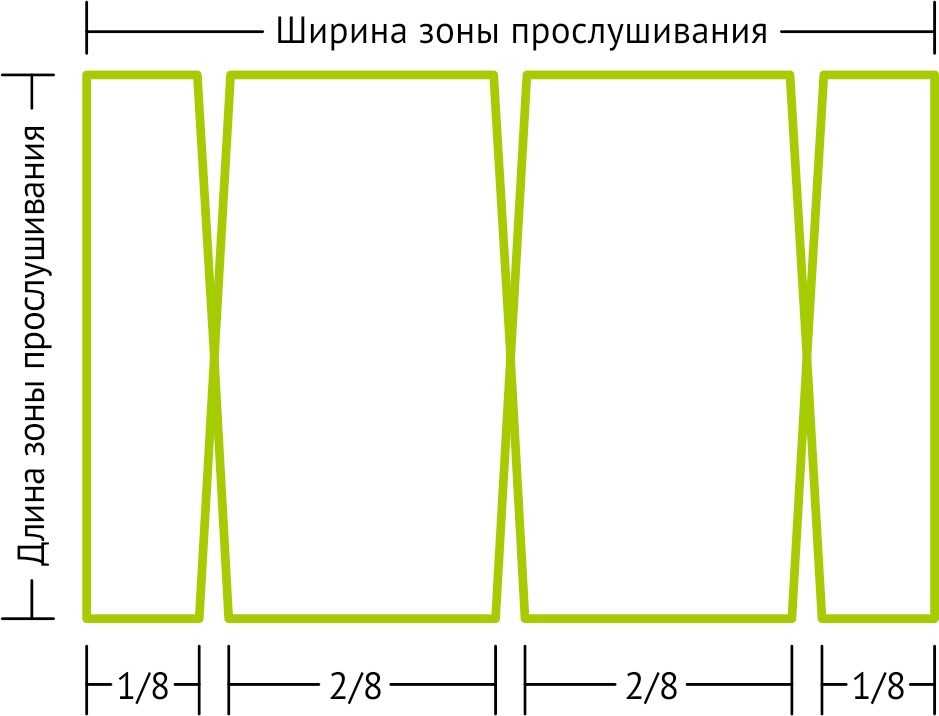

Система В, подключенная к вспомогательному усилителю
Aurica СPS-700 Система В, подключенная к вспомогательному усилителю

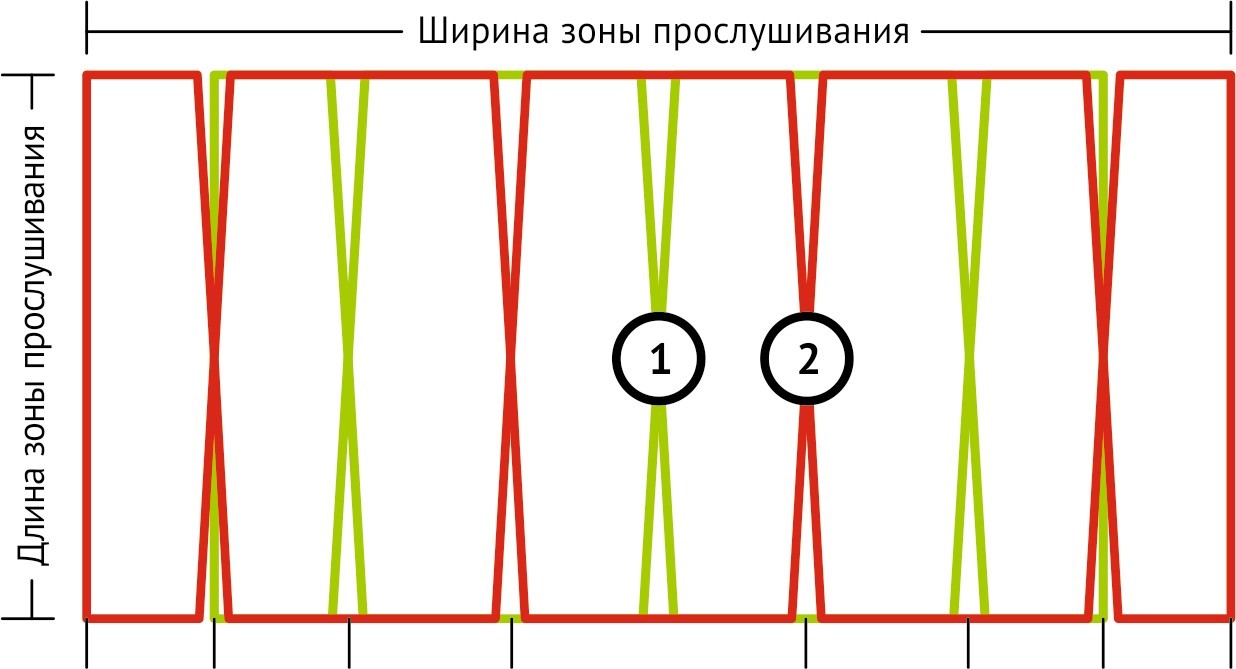

Наложенные друг на друга системы А+В
Aurica CPS-700 Наложенные друг на друга системы А+В

Технические характеристики индукционной системы Aurica CPS-700

Система Aurica СPS-700 состоят из 2 усилителей (один основной с нечетным серийным номером и один вспомогательный с четным серийным номером), одного соединительного кабеля и фильтра сдвига фаз, встроенного в основной усилитель. Усилители соединены кабелем. Каждый усилитель подключен к отдельной конфигурации петли. Конфигурация петли должна быть точно просчитана для получения оптимальной системы индукционных петель.

Напряжение сети 220 В AC, 50 Гц, 25-1400 Вт, необходим общий предохранитель 10 А
Зона покрытия 600—1000 м2 в зависимости от конфигурации петли
Макс. ток 2 х 65/78 Aрр, 1-5 мс 1кГц, 0,06 Ом
2 х 25 A rms, 10-300 мс, 1 кГц сигнал, 0,06 Ом
Макс. напряжение 47 Вpp
АРУ на выходе Для тока и напряжения. Если возникают постоянные сигналы, такие как гармонические или собственные колебания, выходной уровень уменьшается приблизительно на 10 дБ через 0,6-1 с. Пульсация и нормальные сигналы не уменьшаются.
Частотный диапазон 70-5000 Гц (±3 дБ)
Искажение <1%
Соединение Кабели индукционных петель присоединяются винтовыми креплениями на задней панели.
Line/Microphone 3 XLR входа на задней панели, программируемые для параметров: чувствительность микрофона/линии, уровень, вкл./выкл., фантомное напряжение, баланс/ дисбаланс, приоритеты
1 RCA стерео разъем, 50 мВ—10 В/10 кОм
Линейный выход 0 дБВ стерео разъем на задней панели (без функции АРУ)
SLS 0 дБВ стерео разъем на задней панели (с функцией АРУ)
АРУ двойного действия да
Рабочий диапазон >70 дБ
Длительность фронта импульса 2-500 мс
Время затухания 0,5-20 дБ/с
Настройка петли Главный и вспомогательный регуляторы на задней панели
Входной уровень Входы 1 и 2 имеют отдельные регуляторы на задней панели
Контроль выходного тока Ток петли отображается 5 диодами на передней панели. Кроме оптического отслеживания магнитное поле главной и вспомогательной петель можно контролировать через динамики/наушники, подключенные к 6,35 мм гнезду на каждом устройстве
Индикатор питания диод на передней панели
Входной уровень 3 диода на передней панели
Ток петли 5 диодов на передней панели
Размеры 440х88х285 мм
Вес 2х8 кг
